# 实验 1：CentOS 8 安装、网络配置、远程访问

实验目的

1、掌握 Linux 虚拟机的安装方法；

2、掌握 Linux 网络配置方法；

3、掌握远程访问 Linux 系统的方式。

# 1. 实验要求

任务 1：安装虚拟机；（实验过程可以省略）
任务 2：安装 CentOS 8（建议：最小化安装）； （安装成功后的截图即可）

任务 3：配置网络为 NAT 模式，实现物理机与虚拟机的相互访问。（要求：IP 地址段为学号后两位，即 192.168. 学号.**）
（1） 虚拟机配置为动态 IP 地址，Ping 物理主机测试连通性。

（2） 虚拟机配置为静态 IP 地址，Ping 物理主机测试连通性。

任务 4：Windows 主机上安装 Xhell，实现远程访问 CentOS 8 系统。

任务 5：两台 Linux 相互登陆（可以克隆出另一台 CentOS8，也可以使用其他的 Linux)。参考《跟阿铭学 Linux 第 3 版.pdf》P45，3.3 节 两台 Linux 相互登陆。

任务 6：完成后，虚拟机 “拍快照” 保存当前状态。（实验过程可以省略）

# 2. 实验过程

# 2.1 安装 CentOS 8

CentOS Mirrors List

用上面的链接下载镜像，并安装

<img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914230823866.png" alt="image-20220914230823866" style="zoom: 50%;" />

# 2.2 配置网络为 NAT 模式

# （1）虚拟机配置为动态 IP 地址

  1. 点击 vm 编辑，点击虚拟网络编辑器

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914232719340.png" alt="image-20220914232719340" style="zoom:80%;" />

  2. 发现需要管理员特权才能更改，点击更改设置

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914232848187.png" alt="image-20220914232848187" style="zoom: 50%;" />

  3. 进入后，选择 VMnet8，选择 NAT 模式，开启 DHCP，将子网 ip 网段改成我的学号后两位 09，最后点击确定

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914233409551.png" alt="image-20220914233409551" style="zoom:50%;" />

  4. 等待加载完成后，查看虚拟网卡的 IP

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914233920925.png" alt="image-20220914233920925" style="zoom:50%;" />

  5. 查看虚拟机 ip，这里发现 ip 地址的网段没有更改，重启后也没有改变

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914234018130.png" alt="image-20220914234018130" style="zoom:80%;" />

  6. 这里发现物理主机的网段也是 0，判断应该是这台 Linux 虚拟机的网络链接模式还是桥接没有改成 NAT

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914234155024.png" alt="image-20220914234155024" style="zoom:80%;" />

  7. 查看本 Linux 设置中的网络适配器，发现是桥接模式，这里更改为 NAT

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914234423757.png" alt="image-20220914234423757" style="zoom:67%;" />

  8. 更改完成重新启动虚拟机，查看 ip 地址，网段变更一致

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914234525112.png" alt="image-20220914234525112" style="zoom: 80%;" />

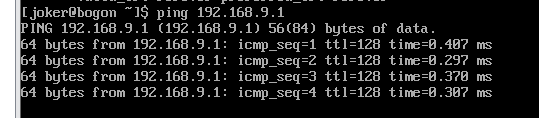

  9. 测试 Linux 和主机的连通性

    image-20220914234633267

# （2）虚拟机配置为静态 IP 地址

  1. 进入 /etc/sysconfig/network-scripts/ 目录打开网卡配置文件 ifcfg-ens33

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220914235502407.png" alt="image-20220914235502407" style="zoom:67%;" />

  2. 打开后输入 i 进入插入模式，更改网卡配置文件

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915000312758.png" alt="image-20220915000312758" style="zoom:80%;" />

    BOOTPROTO="static"       //修改：将dhcp修改为static，修改后为BOOTPROTO=static
ONBOOT=yes               //修改为yes, 网卡开机自启动

IPADDR="xxx.xxx.xxx.xxx"    //新增：配置静态IP地址，按需配置
NETMASK="255.xxx.xxx.xxx"   //新增：配置子网掩码
GATEWAY="xxx.xxx.xxx.xxx"   //新增：配置网关
DNS1="xxx.xxx.xxx.xxx"        //新增：配置DNS

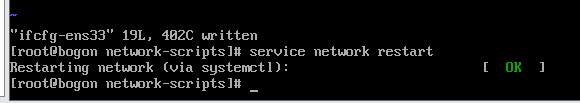

  3. 点击 Esc，键入:wq 保存并退出，重启网卡

    image-20220915000632584

  4. 再次查看虚拟机的 IP 地址，发现更改成功

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915000709576.png" alt="image-20220915000709576" style="zoom:67%;" />

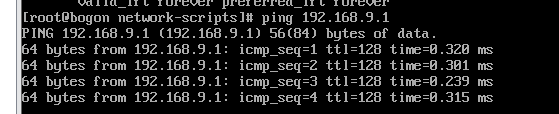

  5. 测试 Linux 和主机的连通性

    image-20220915000755532

# 2.3 远程访问 CentOS 7 系统

  1. 点击 session

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915001104778.png" alt="image-20220915001104778" style="zoom:50%;" />

  2. 选择 ssh，输入 IP 地址，主机名

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915001153395.png" alt="image-20220915001153395" style="zoom:50%;" />

  3. 点击 ok 后，键入密码

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915001334725.png" alt="image-20220915001334725" style="zoom:67%;" />

# 2.4 两台 Linux 密钥登陆

  1. 关闭虚拟机，创建一个克隆

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915002011897.png" alt="image-20220915002011897" style="zoom: 67%;" />

  2. 打开两台虚拟机，查看克隆机的 ip 地址

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915002128485.png" alt="image-20220915002128485" style="zoom: 67%;" />

  3. 这里更改网卡配置，使得两个虚拟机的 IP 地址不同

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915002554200.png" alt="image-20220915002554200" style="zoom:80%;" />

  4. 同样使用 MobaXterm 连接

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915002848094.png" alt="image-20220915002848094" style="zoom:67%;" />

  5. 使用 ssh-keygen 命令生成密钥对儿

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915013816602.png" alt="image-20220915013816602" style="zoom:67%;" />

  6. 将公钥 /root/.ssh/id_rsa.pub 的内容存入另一台虚拟机的 /root/.ssh/authorized_keys

    <img src="https://note-1311335427.cos.ap-shanghai.myqcloud.com/images/image-20220915014118481.png" alt="image-20220915014118481" style="zoom: 67%;" />

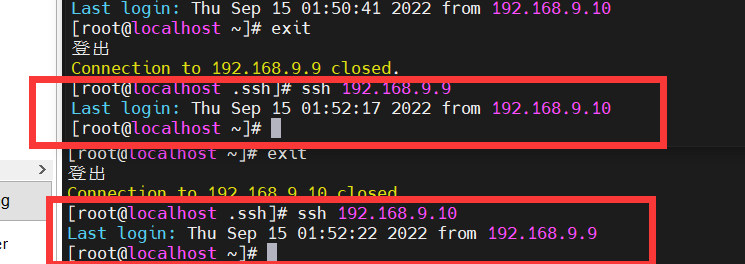

  7. 便可以直接登录，相互登录实现

    image-20220915015619902

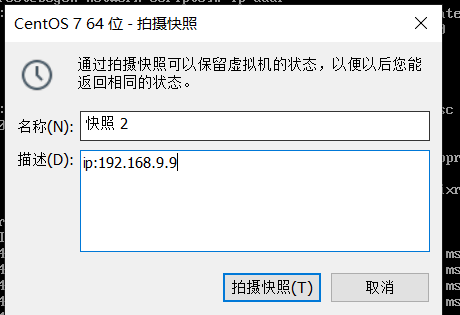

# 2.5 使用快照保存当前状态

image-20220915001507112

# 3. 实验小结

经过本次实验，学会了 nat 模式下的动态 ip 和静态 ip 地址的配置，加深了我对桥接和 nat 两种模式的理解，区分了虚拟网卡和物理网卡的联系和区别，学到了两台 Linux 主机的免密登录方式
